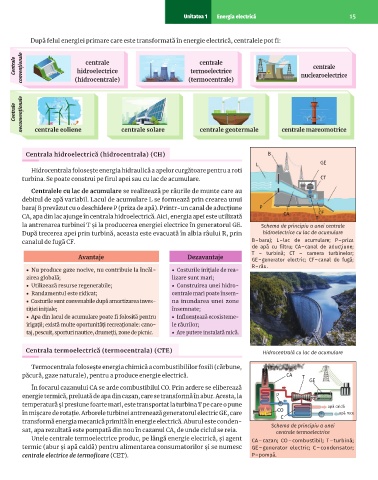

Unitatea 1 Energia electrică 15

După felul energiei primare care este transformată în energie electrică, centralele pot fi:

Centrale convenționale (hidrocentrale) (termocentrale) nuclearoelectrice
centrale
centrale
centrale
termoelectrice
hidroelectrice

Centrale neconvenționale centrale eoliene centrale solare centrale geotermale centrale mareomotrice

Centrala hidroelectrică (hidrocentrala) (CH) B
L GE
Hidrocentrala folosește energia hidraulică a apelor curgătoare pentru a roti
turbina. Se poate construi pe firul apei sau cu lac de acumulare. CT R
Centralele cu lac de acumulare se realizează pe râurile de munte care au
debitul de apă variabil. Lacul de acumulare L se formează prin crearea unui
baraj B prevăzut cu o deschidere P (priza de apă). Printr-un canal de aducțiune P
CA, apa din lac ajunge în centrala hidroelectrică. Aici, energia apei este utilizată CA T CF
la antrenarea turbinei T și la producerea energiei electrice în generatorul GE. Schema de principiu a unei centrale
După trecerea apei prin turbină, aceasta este evacuată în albia râului R, prin hidroelectrice cu lac de acumulare
canalul de fugă CF. B – baraj; L – lac de acumulare; P – priza
de apă cu filtru; CA – canal de aducțiune;
T – turbină; CT – camera turbinelor;
Avantaje Dezavantaje GE – generator electric; CF – canal de fugă;
R – râu.
• Nu produce gaze nocive, nu contribuie la încăl- • Costurile inițiale de rea-
zirea globală; lizare sunt mari;
• Utilizează resurse regenerabile; • Construirea unei hidro-
• Randamentul este ridicat; cen trale mari poate însem-
• Costurile sunt convenabile după amortizarea inves- na inundarea unei zone
tiției inițiale; însemnate;
• Apa din lacul de acumulare poate fi folosită pentru • Influențează ecosisteme-
irigații; există multe oportunități recreaționale: ca no- le râurilor;
taj, pescuit, sporturi nautice, drumeții, zone de picnic. • Are putere instalată mică.

Centrala termoelectrică (termocentrala) (CTE) Hidrocentrală cu lac de acumulare

Termocentrala folosește energia chimică a combustibililor fosili (cărbune,
păcură, gaze naturale), pentru a produce energie electrică. CA T
GE
În focarul cazanului CA se arde combustibilul CO. Prin ardere se eliberează
energie termică, preluată de apa din cazan, care se transformă în abur. Acesta, la P
temperatură și presiune foarte mari, este transportat la turbina T pe care o pune apă caldă
în mișcare de rotație. Arborele turbinei antrenează generatorul electric GE, care CO apă rece
C
transformă energia mecanică primită în energie electrică. Aburul este conden- Schema de principiu a unei
sat, apa rezultată este pompată din nou în cazanul CA, de unde ciclul se reia. centrale termoelectrice
Unele centrale termoelectrice produc, pe lângă energie electrică, și agent CA – cazan; CO – combustibil; T – turbină;
termic (abur și apă caldă) pentru alimentarea consumatorilor și se numesc GE – generator electric; C – condensator;
centrale electrice de termoficare (CET). P – pompă.
