Unitatea 1 Energia electrică 23

L1
L2
L1 L2
L1

CE SR SC PT C

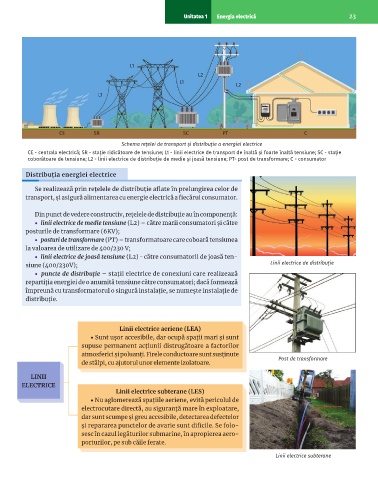

Schema rețelei de transport și distribuție a energiei electrice
CE - centrala electrică; SR - stație ridicătoare de tensiune; L1 - linii electrice de transport de înaltă și foarte înaltă tensiune; SC - stație
coborâtoare de tensiune; L2 - linii electrice de distribuție de medie și joasă tensiune; PT- post de transformare; C - consumator

Distribuția energiei electrice

Se realizează prin rețelele de distribuție aflate în prelungirea celor de
trans port, și asigură alimentarea cu energie electrică a fiecărui consumator.

Din punct de vedere constructiv, rețelele de distribuție au în componență:
• linii electrice de medie tensiune (L2) – către marii consumatori și către
pos turile de transformare (6KV);
• posturi de transformare (PT) – transformatoare care coboară ten si u nea
la valoarea de utilizare de 400/230 V;
• linii electrice de joasă tensiune (L2) - către consumatorii de joasă ten-
si une (400/230V); Linii electrice de distribuție
• puncte de distribuție – stații electrice de conexiuni care realizează
re par tiția energiei de o anumită tensiune către consumatori; dacă formează
îm preună cu transformatorul o singură instalație, se numește instalație de
distribuție.

Linii electrice aeriene (LEA)
• Sunt ușor accesibile, dar ocupă spații mari și sunt
supuse permanent acțiunii distrugătoare a fac to ri lor
atmosferici și poluanți. Firele conductoare sunt susținute Post de transformare
de stâlpi, cu ajutorul unor elemente izolatoare.

LINII
ELECTRICE
Linii electrice subterane (LES)
• Nu aglomerează spațiile aeriene, evită pericolul de
elec trocutare directă, au siguranță mare în exploatare,
dar sunt scumpe și greu accesibile, detectarea defec te lor
și repararea punctelor de avarie sunt dificile. Se fo lo-
sesc în cazul legăturilor submarine, în apropierea aero-
porturilor, pe sub căile ferate.

Linii electrice subterane
