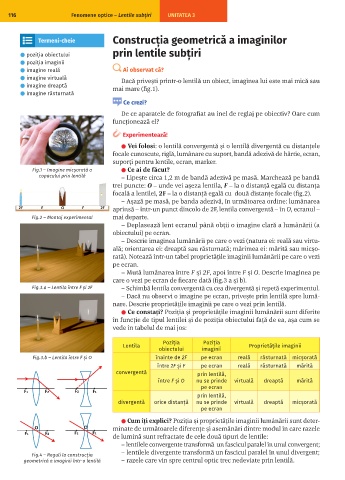

116 Fenomene optice – Lentile subțiri UNITATEA 3

Termeni-cheie Construcția geometrică a imaginilor

⚫ poziția obiectului prin lentile subțiri
⚫ poziția imaginii
⚫ imagine reală Ai observat că?
⚫ imagine virtuală Dacă privești printr-o lentilă un obiect, imaginea lui este mai mică sau
⚫ imagine dreaptă mai mare (fig.1).
⚫ imagine răsturnată
Ce crezi?
De ce aparatele de fotografiat au inel de reglaj pe obiectiv? Oare cum
funcționează el?

Experimentează!
⚫ Vei folosi: o lentilă convergentă și o lentilă divergentă cu distanțele
focale cunoscute, riglă, lumânare cu suport, bandă adezivă de hârtie, ecran,
suporți pentru lentile, ecran, marker.
Fig.1 ‒ Imagine micșorată a ⚫ Ce ai de făcut?
copacului prin lentilă – Lipește circa 1,2 m de bandă adezivă pe masă. Marchează pe bandă
trei puncte: O ‒ unde vei așeza lentila, F ‒ la o distanță egală cu distanța
focală a lentilei, 2F ‒ la o distanță egală cu două distanțe focale (fig.2).
– Așază pe masă, pe banda adezivă, în următoarea ordine: lumânarea
aprinsă ‒ într-un punct dincolo de 2F, lentila convergentă ‒ în O, ecranul ‒
Fig.2 ‒ Montaj experimental mai departe.
– Deplasează lent ecranul până obții o imagine clară a lumânării (a
obiectului) pe ecran.
– Descrie imaginea lumânării pe care o vezi (natura ei: reală sau virtu-
ală; orientarea ei: dreaptă sau răsturnată; mărimea ei: mărită sau micșo-
rată). Notează într-un tabel proprietățile imaginii lumânării pe care o vezi
pe ecran.
– Mută lumânarea între F și 2F, apoi între F și O. Descrie imaginea pe
care o vezi pe ecran de fiecare dată (fig.3 a și b).
Fig.3.a ‒ Lentila între F și 2F – Schimbă lentila convergentă cu cea divergentă și repetă experimentul.
– Dacă nu observi o imagine pe ecran, privește prin lentilă spre lumâ-
nare. Descrie proprietățile imaginii pe care o vezi prin lentilă.
⚫ Ce constați? Poziția și proprietățile imaginii lumânării sunt diferite
în funcție de tipul lentilei și de poziția obiectului față de ea, așa cum se
vede în tabelul de mai jos:

Poziția Poziția
Lentila obiectului imaginii Proprietățile imaginii
Fig.3.b ‒ Lentila între F și O înainte de 2F pe ecran reală răsturnată micșorată
între 2F și F pe ecran reală răsturnată mărită
convergentă prin lentilă,
între F și O nu se prinde virtuală dreaptă mărită
pe ecran
prin lentilă,
divergentă orice distanță nu se prinde virtuală dreaptă micșorată
pe ecran

⚫ Cum îți explici? Poziția și proprietățile imaginii lumânării sunt deter-
minate de următoarele diferențe și asemănări dintre modul în care razele
de lumină sunt refractate de cele două tipuri de lentile:
– lentilele convergente transformă un fascicul paralel în unul convergent;
Fig.4 ‒ Reguli la construcția – lentilele divergente transformă un fascicul paralel în unul divergent;
geometrică a imaginii într-o lentilă – razele care vin spre centrul optic trec nedeviate prin lentilă.
