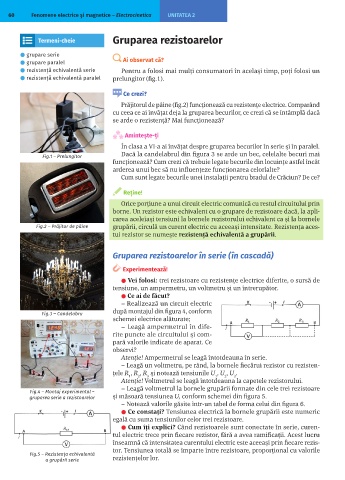

60 Fenomene electrice şi magnetice – Electrocinetica UNITATEA 2

Termeni-cheie Gruparea rezistoarelor

⚫ grupare serie
⚫ grupare paralel Ai observat că?
⚫ rezistență echivalentă serie Pentru a folosi mai mulți consumatori în același timp, poți folosi un
⚫ rezistență echivalentă paralel prelungitor (fig.1).

Ce crezi?
Prăjitorul de pâine (fig.2) funcționează cu rezistențe electrice. Comparând
cu ceea ce ai învățat deja la gruparea becurilor, ce crezi că se întâmplă dacă
se arde o rezistență? Mai funcționează?

Amintește-ți
În clasa a VI-a ai învățat despre gruparea becurilor în serie și în paralel.
Fig.1 ‒ Prelungitor Dacă la candelabrul din figura 3 se arde un bec, celelalte becuri mai
funcționează? Cum crezi că trebuie legate becurile din locuințe astfel încât
arderea unui bec să nu influențeze funcționarea celorlalte?
Cum sunt legate becurile unei instalații pentru bradul de Crăciun? De ce?

Reține!
Orice porțiune a unui circuit electric comunică cu restul circuitului prin
borne. Un rezistor este echivalent cu o grupare de rezistoare dacă, la apli-
carea aceleiași tensiuni la bornele rezistorului echivalent ca și la bornele
Fig.2 ‒ Prăjitor de pâine grupării, circulă un curent electric cu aceeași intensitate. Rezistența aces-
tui rezistor se numește rezistență echivalentă a grupării.

Gruparea rezistoarelor în serie (în cascadă)

Experimentează!
⚫ Vei folosi: trei rezistoare cu rezistențe electrice diferite, o sursă de
tensiune, un ampermetru, un voltmetru și un întrerupător.
⚫ Ce ai de făcut?
– Realizează un circuit electric
după montajul din figura 4, conform
Fig.3 ‒ Candelabru
schemei electrice alăturate;
– Leagă ampermetrul în dife-
rite puncte ale circuitului și com-
pară valorile indicate de aparat. Ce
observi?
Atenție! Ampermetrul se leagă întotdeauna în serie.
– Leagă un voltmetru, pe rând, la bornele fiecărui rezistor cu rezisten-
țele R , R , R și notează tensiunile U , U , U .

2
3
1
3
1
2
Atenție! Voltmetrul se leagă întotdeauna la capetele rezistorului.
– Leagă voltmetrul la bornele grupării formate din cele trei rezistoare
Fig.4 ‒ Montaj experimental –
gruparea serie a rezistoarelor și măsoară tensiunea U, conform schemei din figura 5.
– Notează valorile găsite într-un tabel de forma celui din figura 6.
⚫ Ce constați? Tensiunea electrică la bornele grupării este numeric
egală cu suma tensiunilor celor trei rezistoare.
⚫ Cum îți explici? Când rezistoarele sunt conectate în serie, curen-
tul electric trece prin fiecare rezistor, fără a avea ramificații. Acest lucru
înseamnă că intensitatea curentului electric este aceeași prin fiecare rezis-
tor. Tensiunea totală se împarte între rezistoare, proporțional cu valorile
Fig.5 ‒ Rezistența echivalentă
a grupării serie rezistențelor lor.
