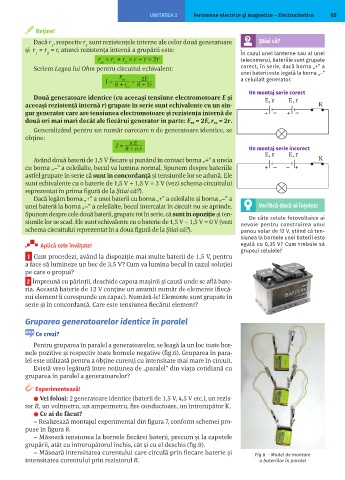

UNITATEA 2 Fenomene electrice şi magnetice – Electrocinetica 65

Reține!
Dacă r , respectiv r sunt rezistențele interne ale celor două generatoare Știai că?
1
2
și r = r = r, atunci rezistența internă a grupării este:
1 2 În cazul unei lanterne sau al unei

r = r + r = r + r = 2r telecomenzi, bateriile sunt grupate

es 1 2
Scriem Legea lui Ohm pentru circuitul echivalent: corect, în serie, dacă borna „+” a
unei baterii este legată la borna „–”
E

2E
_
_
I = = a celuilalt generator.
es

R + 2r

R + r
es
Un montaj serie corect
Două generatoare identice (cu aceeaşi tensiune electromotoare E şi E, r E, r
aceeaşi rezistență internă r) grupate în serie sunt echivalente cu un sin- K
gur generator care are tensiunea electromotoare şi rezistența internă de + – + –
două ori mai mari decât ale fiecărui generator în parte: E es = 2E, r es = 2r.
Generalizând pentru un număr oarecare n de generatoare identice, se
obține:
_
I = n E Un montaj serie incorect

R + n r
E, r E, r
Având două baterii de 1,5 V fiecare și punând în contact borna „+” a uneia K
cu borna „–” a celeilalte, becul va lumina normal. Spunem despre bateriile + – – +
astfel grupate în serie că sunt în concordanță și tensiunile lor se adună. Ele
sunt echivalente cu o baterie de 1,5 V + 1,5 V = 3 V (vezi schema circuitului
reprezentat în prima figură de la Știai că?).
Dacă legăm borna „+” a unei baterii cu borna „+” a celeilalte și borna „–” a
unei baterii la borna „–” a celeilalte, becul intercalat în circuit nu se aprinde. Verifică dacă ai înțeles!
Spunem despre cele două baterii, grupate tot în serie, că sunt în opoziție și ten- De câte celule fotovoltaice ai
siunile lor se scad. Ele sunt echivalente cu o baterie de 1,5 V – 1,5 V = 0 V (vezi nevoie pentru construirea unui
schema circuitului reprezentat în a doua figură de la Știai că?). panou solar de 12 V, știind că ten­
siunea la bornele unei baterii este
Aplică cele învățate! egală cu 0,35 V? Cum trebuie să
grupezi celulele?
1 Cum procedezi, având la dispoziție mai multe baterii de 1,5 V, pentru
a face să lumineze un bec de 3,5 V? Cum va lumina becul în cazul soluției
pe care o propui?
2 Împreună cu părinții, deschide capota mașinii și caută unde se află bate-
ria. Această baterie de 12 V conține un anumit număr de elemente (fiecă-
rui element îi corespunde un capac). Numără-le! Elemente sunt grupate în
serie și în concordanță. Care este tensiunea fiecărui element?
Gruparea generatoarelor identice în paralel
Ce crezi?
Pentru gruparea în paralel a generatoarelor, se leagă la un loc toate bor-
nele pozitive și respectiv toate bornele negative (fig.6). Gruparea în para-
lel este utilizată pentru a obține curenți cu intensitate mai mare în circuit.
Există vreo legătură între noțiunea de „paralel” din viața cotidiană cu
gruparea în paralel a generatoarelor?
Experimentează!
⚫ Vei folosi: 2 generatoare identice (baterii de 1,5 V, 4,5 V etc.), un rezis-
tor R, un voltmetru, un ampermetru, fire conductoare, un întrerupător K.
⚫ Ce ai de făcut?
– Realizează montajul experimental din figura 7, conform schemei pro-
puse în figura 8.
– Măsoară tensiunea la bornele fiecărei baterii, precum și la capetele
grupării, atât cu întrerupătorul închis, cât și cu el deschis (fig.9).
– Măsoară intensitatea curentului care circulă prin fiecare baterie și Fig.6. - Model de montare
intensitatea curentului prin rezistorul R. a bateriilor în paralel
