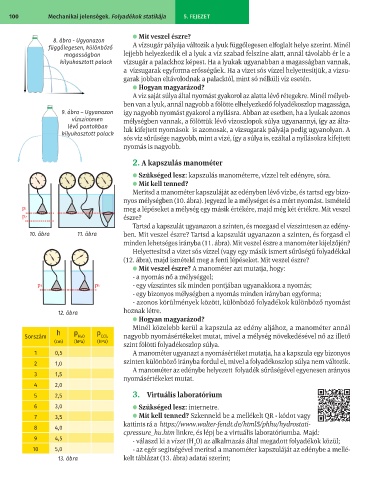

Page 102 - fizika_VII_LM

100 Mechanikai jelenségek. Folyadékok statikája 5. FEJEZET

⚫ Mit veszel észre?
8. ábra - Ugyanazon
függőlegesen, különböző A vízsugár pályája változik a lyuk függőlegesen elfoglalt helye szerint. Minél
magasságban lejjebb helyezkedik el a lyuk a víz szabad felszíne alatt, annál távolabb ér le a
kilyukasztott palack vízsugár a palackhoz képest. Ha a lyukak ugyanabban a magasságban vannak,
a vízsugarak egyforma erősségűek. Ha a vizet sós vízzel helyettesítjük, a vízsu-
garak jobban eltávolodnak a palacktól, mint só nélküli víz esetén.
⚫ Hogyan magyarázod?
A víz saját súlya által nyomást gyakorol az alatta lévő rétegekre. Minél mélyeb-
ben van a lyuk, annál nagyobb a fölötte elhelyezkedő folyadékoszlop magassága,
9. ábra – Ugyanazon így nagyobb nyomást gyakorol a nyílásra. Abban az esetben, ha a lyukak azonos
vízszintesen mélységben vannak, a fölöttük lévő vízoszlopok súlya ugyanannyi, így az álta-
lévő pontokban
kilyukasztott palack luk kifejtett nyomások is azonosak, a vízsugarak pályája pedig ugyanolyan. A
sós víz sűrűsége nagyobb, mint a vízé, így a súlya is, ezáltal a nyílásokra kifejtett
nyomás is nagyobb.

2. A kapszulás manométer

⚫ Szükséged lesz: kapszulás manométerre, vízzel telt edényre, sóra.
⚫ Mit kell tenned?
Merítsd a manométer kapszuláját az edényben lévő vízbe, és tartsd egy bizo-
nyos mélységben (10. ábra). Jegyezd le a mélységet és a mért nyomást. Ismételd
meg a lépéseket a mélység egy másik értékére, majd még két értékre. Mit veszel
észre?
Tartsd a kapszulát ugyanazon a szinten, és mozgasd el vízszintesen az edény-
10. ábra 11. ábra ben. Mit veszel észre? Tartsd a kapszulát ugyanazon a szinten, és forgasd el
minden lehetséges irányba (11. ábra). Mit veszel észre a manométer kijelzőjén?
Helyettesítsd a vizet sós vízzel (vagy egy másik ismert sűrűségű folyadékkal

(12. ábra), majd ismételd meg a fenti lépéseket. Mit veszel észre?
⚫ Mit veszel észre? A manométer azt mutatja, hogy:
- a nyomás nő a mélységgel;
- egy vízszintes sík minden pontjában ugyanakkora a nyomás;
- egy bizonyos mélységben a nyomás minden irányban egyforma;
- azonos körülmények között, különböző folyadékok különböző nyomást
12. ábra hoznak létre.
⚫ Hogyan magyarázod?
Minél közelebb kerül a kapszula az edény aljához, a manométer annál
h p p
Sorszám H 2O CCl 4 nagyobb nyomásértékeket mutat, mivel a mélység növekedésével nő az illető
(cm) (hPa) (hPa)
szint fölötti folyadékoszlop súlya.
1 0,5 A manométer ugyanazt a nyomásértéket mutatja, ha a kapszula egy bizonyos
2 1,0 szinten különböző irányba fordul el, mivel a folyadékoszlop súlya nem változik.
A manométer az edénybe helyezett folyadék sűrűségével egyenesen arányos
3 1,5
nyomásértékeket mutat.
4 2,0
5 2,5 3. Virtuális laboratórium
6 3,0 ⚫ Szükséged lesz: internetre.
7 3,5 ⚫ Mit kell tenned? Szkenneld be a mellékelt QR - kódot vagy
kattints rá a https://www�walter-fendt�de/html5/phhu/hydrostati-
8 4,0 cpressure_hu�htm linkre, és lépj be a virtuális laboratóriumba. Majd:
9 4,5 - válaszd ki a vizet (H O) az alkalmazás által megadott folyadékok közül;
2
10 5,0 - az egér segítségével merítsd a manométer kapszuláját az edénybe a mellé-
13. ábra kelt táblázat (13. ábra) adatai szerint;
