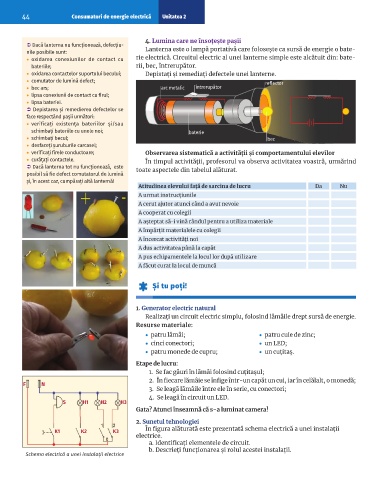

Page 46 - educatie-tehnologica-viii

44 Consumatori de energie electrică Unitatea 2

4. Lumina care ne însoțeşte paşii
 Dacă lanterna nu funcționează, defecțiu­
nile posibile sunt: Lanterna este o lampă portativă care folosește ca sursă de energie o bate-
• oxidarea conexiunilor de contact cu rie electrică. Circuitul electric al unei lanterne simple este alcătuit din: bate-
bateriile; rii, bec, întrerupător.
• oxidarea contactelor suportului becului; Depistați și remediați defectele unei lanterne.
• comutator de lumină defect; reflector
• bec ars; arc metalic întrerupător
• lipsa conexiunii de contact cu firul;
• lipsa bateriei.
 Depistarea și remedierea defectelor se
face respectând pașii următori:
• verificați existența bateriilor și/sau
schimbați bateriile cu unele noi; baterie
• schimbați becul; bec
• desfaceți șuruburile carcasei;
• verificați firele conductoare; Observarea sistematică a activității şi comportamentului elevilor
• curățați contactele. În timpul activității, profesorul va observa activitatea voastră, urmărind
 Dacă lanterna tot nu funcționează, este toate aspectele din tabelul alăturat.
posibil să fie defect comutatorul de lumină
și, în acest caz, cumpărați altă lanternă!
Atitudinea elevului față de sarcina de lucru Da Nu
A urmat instrucțiunile
A cerut ajutor atunci când a avut nevoie
A cooperat cu colegii
A așteptat să-i vină rândul pentru a utiliza materiale
A împărțit materialele cu colegii
A încercat activități noi
A dus activitatea până la capăt
A pus echipamentele la locul lor după utilizare
A făcut curat la locul de muncă

Și tu poți!

1. Generator electric natural
Realizați un circuit electric simplu, folosind lămâile drept sursă de energie.
Resurse materiale:
• patru lămâi; • patru cuie de zinc;
• cinci conectori; • un LED;
• patru monede de cupru; • un cuțitaș.
Etape de lucru:
1. Se fac găuri în lămâi folosind cuțitașul;
2. În fiecare lămâie se înfige într-un capăt un cui, iar în celălalt, o monedă;
F N
3. Se leagă lămâile între ele în serie, cu conectori;
4. Se leagă în circuit un LED.
S H1 H2 H3
Gata? Atunci înseamnă că s-a luminat camera!
2. Sunetul tehnologiei
În figura alăturată este prezentată schema electrică a unei instalații
K1 K2 K3
electrice.
a. Identificați elementele de circuit.
b. Descrieți funcționarea și rolul acestei instalații.
Schema electrică a unei instalații electrice
