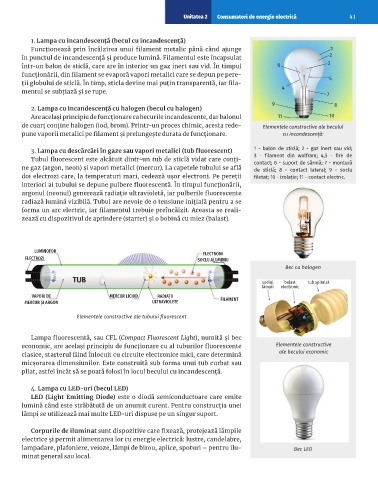

Unitatea 2 Consumatori de energie electrică 41

1. Lampa cu incandescență (becul cu incandescență)
Funcționează prin încălzirea unui filament metalic până când ajunge 1
în punctul de incandescență și produce lumină. Filamentul este încapsulat 2
într-un balon de sticlă, care are în interior un gaz inert sau vid. În timpul 6 3
funcționării, din filament se evaporă vapori metalici care se depun pe pere- 5
ții globului de sticlă. În timp, sticla devine mai puțin transparentă, iar fila-
mentul se subțiază și se rupe. 4 7
9 8
2. Lampa cu incandescență cu halogen (becul cu halogen)
Are același principiu de funcționare ca becurile incandescente, dar balonul 11 10
de cuarț conține halogen (iod, brom). Printr-un proces chimic, acesta rede- Elementele constructive ale becului
pune vaporii metalici pe filament și prelungește durata de funcționare. cu incandescență:

3. Lampa cu descărcări în gaze sau vapori metalici (tub fluorescent) 1 ­ balon de sticlă; 2 ­ gaz inert sau vid;
Tubul fluorescent este alcătuit dintr-un tub de sticlă vidat care conți- 3 ­ filament din wolfram; 4,5 ­ fire de
contact; 6 ­ suport de sârmă; 7 ­ montură
ne gaz (argon, neon) și vapori metalici (mercur). La capetele tubului se află de sticlă; 8 ­ contact lateral; 9 ­ soclu
doi electrozi care, la temperaturi mari, cedează ușor electroni. Pe pereții filetat; 10 ­ izolație; 11 ­ contact electric.
interiori ai tubului se depune pulbere fluorescentă. În timpul funcționării,
argonul (neonul) generează radiație ultravioletă, iar pulberile fluorescente
radiază lumină vizibilă. Tubul are nevoie de o tensiune inițială pentru a se
forma un arc electric, iar filamentul trebuie preîncălzit. Aceasta se reali-
zează cu dispozitivul de aprindere (starter) și o bobină cu miez (balast).

LUMINOFOR ELECTRONI
ELECTROZI SOCLU ALUMINIU
Bec cu halogen

soclul balast tub spiralat
lămpii electronic
VAPORI DE MERCUR LICHID RADIAȚII
MERCUR ȘI ARGON ULTRAVIOLETE FILAMENT

Elementele constructive ale tubului fluorescent

Lampa fluorescentă, sau CFL (Compact Fluorescent Light), numită și bec
economic, are același principiu de funcționare cu al tuburilor fluorescente Elementele constructive
clasice, starterul fiind înlocuit cu circuite electronice mici, care determină ale becului economic
micșorarea dimensiunilor. Este construită sub forma unui tub curbat sau
pliat, astfel încât să se poată folosi în locul becului cu incandescență.

4. Lampa cu LED-uri (becul LED)
LED (Light Emitting Diode) este o diodă semiconductoare care emite
lumină când este străbătută de un anumit curent. Pentru construcția unei
lămpi se utilizează mai multe LED-uri dispuse pe un singur suport.

Corpurile de iluminat sunt dispozitive care fixează, protejează lămpile
electrice și permit alimentarea lor cu energie electrică: lustre, candelabre,
lampadare, plafoniere, veioze, lămpi de birou, aplice, spoturi – pentru ilu- Bec LED
minat general sau local.
