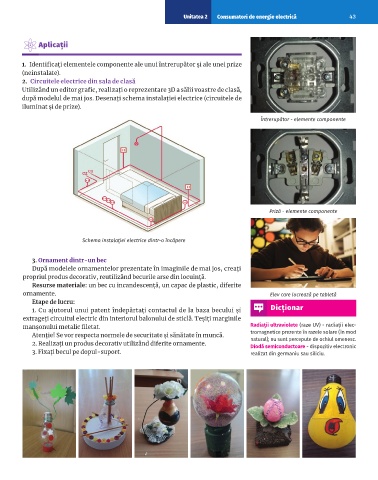

Unitatea 2 Consumatori de energie electrică 43

Aplicații

1. Identificați elementele componente ale unui întrerupător și ale unei prize
(neinstalate).
2. Circuitele electrice din sala de clasă
Utilizând un editor grafic, realizați o reprezentare 3D a sălii voastre de clasă,
după modelul de mai jos. Desenați schema instalației electrice (circuitele de
iluminat și de prize).
Întrerupător - elemente componente

Priză - elemente componente

Schema instalaţiei electrice dintr-o încăpere

3. Ornament dintr-un bec
După modelele ornamentelor prezentate în imaginile de mai jos, creați
propriul produs decorativ, reutilizând becurile arse din locuință.
Resurse materiale: un bec cu incandescență, un capac de plastic, diferite
ornamente. Elev care lucrează pe tabletă
Etape de lucru:
1. Cu ajutorul unui patent îndepărtați contactul de la baza becului și Dicționar
extrageți circuitul electric din interiorul balonului de sticlă. Teșiți marginile
manșonului metalic filetat. Radiații ultraviolete (raze UV) ­ radiații elec­
Atenție! Se vor respecta normele de securitate și sănătate în muncă. tromagnetice prezente în razele solare (în mod
natural); nu sunt percepute de ochiul omenesc.
2. Realizați un produs decorativ utilizând diferite ornamente. Diodă semiconductoare ­ dispozitiv electronic
3. Fixați becul pe dopul-suport. realizat din germaniu sau siliciu.
