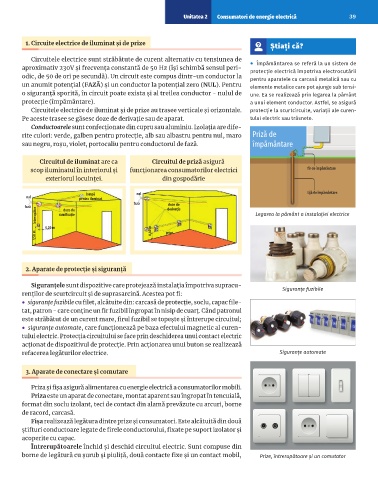

Unitatea 2 Consumatori de energie electrică 39

1. Circuite electrice de iluminat şi de prize
Știați că?
Circuitele electrice sunt străbătute de curent alternativ cu tensiunea de • Împământarea se referă la un sistem de
aproximativ 230V și frecvența constantă de 50 Hz (își schimbă sensul peri- protecție electrică împotriva electrocutării
odic, de 50 de ori pe secundă). Un circuit este compus dintr-un conductor la pentru aparatele cu carcasă metalică sau cu
un anumit potențial (FAZĂ) și un conductor la potențial zero (NUL). Pentru elemente metalice care pot ajunge sub tensi­
o siguranță sporită, în circuit poate exista și al treilea conductor - nulul de une. Ea se realizează prin legarea la pământ
protecție (împământare). a unui element conductor. Astfel, se asigură
Circuitele electrice de iluminat și de prize au trasee verticale și orizontale. protecție la scurtcircuite, variații ale curen­
Pe aceste trasee se găsesc doze de derivație sau de aparat. tului electric sau trăsnete.
Conductoarele sunt confecționate din cupru sau aluminiu. Izolația are dife-
rite culori: verde, galben pentru protecție, alb sau albastru pentru nul, maro Priză de
sau negru, roșu, violet, portocaliu pentru conductorul de fază. împământare

Circuitul de iluminat are ca Circuitul de priză asigură
scop iluminatul în interiorul și funcționarea consumatorilor electrici fir de împământare
exteriorul locuinței. din gospodărie

lampă nul tijă de împământare
nul pentru iluminat
fază doze de
fază doze de derivație
întrerupător ramificație Legarea la pământ a instalației electrice
0,20 m
1,50 m 0,40 m prize

2. Aparate de protecție şi siguranță

Siguranțele sunt dispozitive care protejează instalația împotriva supra cu - Siguranțe fuzibile
renților de scurtcircuit și de suprasarcină. Acestea pot fi:
• siguranţe fuzibile cu filet, alcătuite din: carcasă de protecție, soclu, capac file-
tat, patron - care conține un fir fuzibil îngropat în nisip de cuarț. Când patronul
este străbătut de un curent mare, firul fuzibil se topește și întrerupe circuitul;
• siguranţe automate, care funcționează pe baza efectului magnetic al cu ren-
tului electric. Protecția circuitului se face prin deschiderea unui contact elec tric
acționat de dispozitivul de protecție. Prin acționarea unui buton se rea lizează
refacerea legăturilor electrice. Siguranțe automate

3. Aparate de conectare şi comutare

Priza și fișa asigură alimentarea cu energie electrică a consumatorilor mobili.
Priza este un aparat de conectare, montat aparent sau îngropat în tencuială,
format din soclu izolant, teci de contact din alamă prevăzute cu arcuri, borne
de racord, carcasă.
Fişa realizează legătura dintre prize și consumatori. Este alcătuită din două
știfturi conductoare legate de firele conductorului, fixate pe suport izolator și
acoperite cu capac.
Întrerupătoarele închid și deschid circuitul electric. Sunt compuse din
borne de legătură cu șurub și piuliță, două contacte fixe și un contact mobil, Prize, întrerupătoare și un comutator
