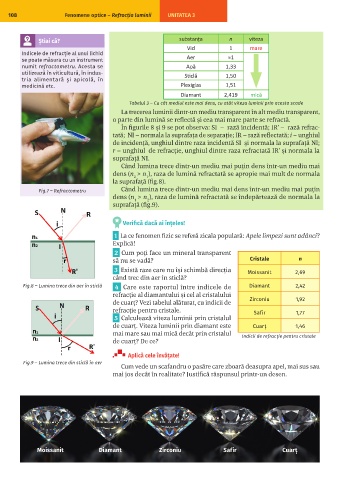

108 Fenomene optice – Refracția luminii UNITATEA 3

substanța n viteza
Știai că?
Vid 1 mare
Indicele de refracție al unui lichid
se poate măsura cu un instrument Aer ≈1
numit refractometru. Acesta se Apă 1,33
utilizează în viticultură, în indus- Sticlă 1,50
tria alimentară și apicolă, în
medicină etc. Plexiglas 1,51
Diamant 2,419 mică
Tabelul 3 ‒ Cu cât mediul este mai dens, cu atât viteza luminii prin acesta scade
La trecerea luminii dintr-un mediu transparent în alt mediu transparent,
o parte din lumină se reflectă și cea mai mare parte se refractă.
În figurile 8 și 9 se pot observa: SI – rază incidentă; IR’ – rază refrac-
tată; NI – normala la suprafața de separație; IR – rază reflectată; i – unghiul
de incidență, unghiul dintre raza incidentă SI și normala la suprafață NI;
r – unghiul de refracție, unghiul dintre raza refractată IR’ și normala la
suprafață NI.
Când lumina trece dintr-un mediu mai puțin dens într-un mediu mai
dens (n > n ), raza de lumină refractată se apropie mai mult de normala
1
2
la suprafață (fig.8).
Fig.7 ‒ Refractometru Când lumina trece dintr-un mediu mai dens într-un mediu mai puțin
dens (n > n ), raza de lumină refractată se îndepărtează de normala la
1
2
suprafață (fig.9).
Verifică dacă ai înțeles!

1 La ce fenomen fizic se referă zicala populară: Apele limpezi sunt adânci?
Explică!
2 Cum poți face un mineral transparent
să nu se vadă? Cristale n
3 Există raze care nu își schimbă direcția Moissanit 2,69
când trec din aer în sticlă?
Fig.8 ‒ Lumina trece din aer în sticlă 4 Care este raportul între indicele de Diamant 2,42
refracție al diamantului și cel al cristalului
de cuarț? Vezi tabelul alăturat, cu indicii de Zirconiu 1,92
refracție pentru cristale. Safir 1,77
5 Calculează viteza luminii prin cristalul
de cuarț. Viteza luminii prin diamant este Cuarț 1,46
mai mare sau mai mică decât prin cristalul Indicii de refracție pentru cristale
de cuarț? De ce?

Aplică cele învățate!
Fig.9 ‒ Lumina trece din sticlă în aer
Cum vede un scafandru o pasăre care zboară deasupra apei, mai sus sau
mai jos decât în realitate? Justifică răspunsul printr-un desen.

Moissanit Diamant Zirconiu Safir Cuarț
