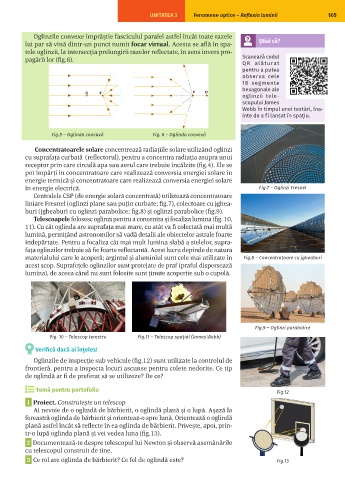

UNITATEA 3 Fenomene optice – Reflexia luminii 105

Oglinzile convexe împrăștie fasciculul paralel astfel încât toate razele
lui par să vină dintr-un punct numit focar virtual. Acesta se află în spa- Știai că?
tele oglinzii, la intersecția prelungirii razelor reflectate, în sens invers pro-
pagării lor (fig.6). Scanează codul
QR alăturat
pentru a putea
observa cele
18 segmente
hexagonale ale
oglinzii tele-
scopului James
Webb în timpul unei testări, îna-
inte de a fi lansat în spațiu.

Fig.5 ‒ Oglinda concavă Fig. 6 ‒ Oglinda convexă
Concentratoarele solare concentrează radiațiile solare utilizând oglinzi
cu suprafața curbată (reflectorul), pentru a concentra radiația asupra unui
receptor prin care circulă apa sau aerul care trebuie încălzite (fig.4). Ele se
pot împărți în concentratoare care realizează conversia energiei solare în
energie termică și concentratoare care realizează conversia energiei solare
în energie electrică. Fig.7 ‒ Oglinzi Fresnel
Centralele CSP (de energie solară concentrată) utilizează concentratoare
liniare Fresnel (oglinzi plane sau puțin curbate; fig.7), colectoare cu jghea-
buri (jgheaburi cu oglinzi parabolice; fig.8) și oglinzi parabolice (fig.9).
Telescoapele folosesc oglinzi pentru a concentra și focaliza lumina (fig. 10,
11). Cu cât oglinda are suprafața mai mare, cu atât va fi colectată mai multă
lumină, permițând astronomilor să vadă detalii ale obiectelor astrale foarte
îndepărtate. Pentru a focaliza cât mai mult lumina slabă a stelelor, supra-
fața oglinzilor trebuie să fie foarte reflectantă. Acest lucru depinde de natura
materialului care le acoperă; argintul și aluminiul sunt cele mai utilizate în Fig.8 ‒ Concentratoare cu jgheaburi
acest scop. Suprafețele oglinzilor sunt protejate de praf (praful dispersează
lumina), de aceea când nu sunt folosite sunt ținute acoperite sub o cupolă.

Fig.9 ‒ Oglinzi parabolice
Fig. 10 ‒ Telescop terestru Fig.11 ‒ Telescop spațial (James Webb)

Verifică dacă ai înțeles!
Oglinzile de inspecție sub vehicule (fig.12) sunt utilizate la controlul de
frontieră, pentru a inspecta locuri ascunse pentru colete nedorite. Ce tip
de oglindă ar fi de preferat să se utilizeze? De ce?

Temă pentru portofoliu Fig.12
1 Proiect. Construiește un telescop
Ai nevoie de o oglindă de bărbierit, o oglindă plană și o lupă. Așază la
fereastră oglinda de bărbierit și orienteaz-o spre lună. Orientează o oglindă
plană astfel încât să reflecte în ea oglinda de bărbierit. Privește, apoi, prin-
tr-o lupă oglinda plană și vei vedea luna (fig.13).
2 Documentează-te despre telescopul lui Newton și observă asemănările
cu telescopul construit de tine.
3 Ce rol are oglinda de bărbierit? Ce fel de oglindă este? Fig.13
