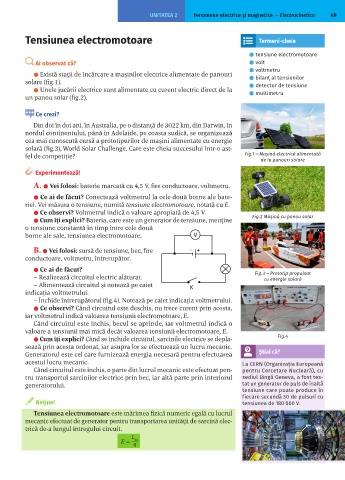

UNITATEA 2 Fenomene electrice şi magnetice – Electrocinetica 49

Tensiunea electromotoare Termeni-cheie

⚫ tensiune electromotoare
Ai observat că? ⚫ volt
⚫ voltmetru
⚫ Există stații de încărcare a mașinilor electrice alimentate de panouri ⚫ bilanț al tensiunilor
solare (fig.1). ⚫ detector de tensiune
⚫ Unele jucării electrice sunt alimentate cu curent electric direct de la ⚫ multimetru
un panou solar (fig.2).

Ce crezi?
Din doi în doi ani, în Australia, pe o distanță de 3022 km, din Darwin, în
nordul continentului, până în Adelaide, pe coasta sudică, se organizează
cea mai cunoscută cursă a prototipurilor de mașini alimentate cu energie
solară (fig.3), World Solar Challenge. Care este cheia succesului într-o ast-
fel de competiție? Fig.1 ‒ Mașină electrică alimentată
de la panouri solare

Experimentează!
A. ⚫ Vei folosi: baterie marcată cu 4,5 V, fire conductoare, voltmetru.
⚫ Ce ai de făcut? Conectează voltmetrul la cele două borne ale bate-
riei. Vei măsura o tensiune, numită tensiune electromotoare, notată cu E.
⚫ Ce observi? Voltmetrul indică o valoare apropiată de 4,5 V Fig.2 Mașină cu panou solar
⚫ Cum îți explici? Bateria, care este un generator de tensiune, menține
o tensiune constantă în timp între cele două
borne ale sale, tensiunea electromotoare.

B. ⚫ Vei folosi: sursă de tensiune, bec, fire
conductoare, voltmetru, întrerupător.

⚫ Ce ai de făcut? Fig.3 ‒ Prototip propulsat
– Realizează circuitul electric alăturat. cu energie solară
– Alimentează circuitul și notează pe caiet
indicația voltmetrului.
– Închide întrerupătorul (fig.4). Notează pe caiet indicația voltmetrului.
⚫ Ce observi? Când circuitul este deschis, nu trece curent prin acesta,
iar voltmetrul indică valoarea tensiunii electromotoare, E.
Când circuitul este închis, becul se aprinde, iar voltmetrul indică o
valoare a tensiunii mai mică decât valoarea tensiunii electromotoare, E.
⚫ Cum îți explici? Când se închide circuitul, sarcinile electrice se depla- Fig.4
sează prin acesta ordonat, iar asupra lor se efectuează un lucru mecanic.
Generatorul este cel care furnizează energia necesară pentru efectuarea Știai că?
acestui lucru mecanic. La CERN (Organizația Europeană
Când circuitul este închis, o parte din lucrul mecanic este efectuat pen- pentru Cercetare Nucleară), cu
tru transportul sarcinilor electrice prin bec, iar altă parte prin interiorul sediul lângă Geneva, a fost tes­
generatorului. tat un generator de puls de înaltă
tensiune care poate produce în
fiecare secundă 50 de pulsuri cu
Reține! tensiunea de 180 000 V.
Tensiunea electromotoare este mărimea fizică numeric egală cu lucrul
mecanic efectuat de generator pentru transportarea unității de sarcină elec-
trică de-a lungul întregului circuit.

L
_

tot

E =
q
