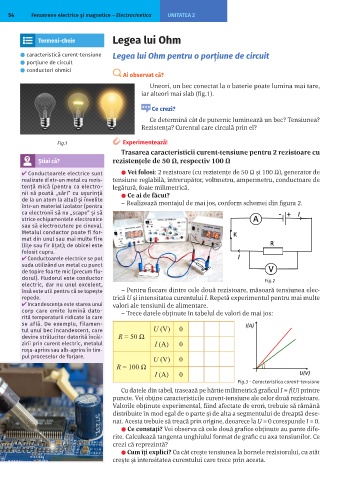

54 Fenomene electrice şi magnetice – Electrocinetica UNITATEA 2

Termeni-cheie Legea lui Ohm

⚫ caracteristică curent-tensiune Legea lui Ohm pentru o porțiune de circuit
⚫ porțiune de circuit
⚫ conductori ohmici
Ai observat că?
Uneori, un bec conectat la o baterie poate lumina mai tare,
iar alteori mai slab (fig.1).

Ce crezi?
Ce determină cât de puternic luminează un bec? Tensiunea?
Rezistența? Curentul care circulă prin el?

Fig.1 Experimentează!
Trasarea caracteristicii curent-tensiune pentru 2 rezistoare cu
Știai că? rezistențele de 50 Ω, respectiv 100 Ω

Conductoarele electrice sunt ⚫ Vei folosi: 2 rezistoare (cu rezistențe de 50 Ω și 100 Ω), generator de
realizate dintr-un metal cu rezis­ tensiune reglabilă, întrerupător, voltmetru, ampermetru, conductoare de
tență mică (pentru ca electro­ legătură, foaie milimetrică.
nii să poată „sări” cu ușurință ⚫ Ce ai de făcut?
de la un atom la altul) și învelite
într-un material izolator (pentru – Realizează montajul de mai jos, conform schemei din figura 2.
ca electronii să nu „scape” și să
strice echipamentele electronice
sau să electrocuteze pe cineva).
Metalul conductor poate fi for­
mat din unul sau mai multe fire
(lițe sau fir lițat); de obicei este
folosit cupru.
Conductoarele electrice se pot
suda utilizând un metal cu punct
de topire foarte mic (precum flu­
dorul). Fludorul este conductor Fig.2
electric, dar nu unul excelent,
însă este util pentru că se topește – Pentru fiecare dintre cele două rezistoare, măsoară tensiunea elec-
repede. trică U și intensitatea curentului I. Repetă experimentul pentru mai multe
Incandescența este starea unui valori ale tensiunii de alimentare.
corp care emite lumină dato­ – Trece datele obținute în tabelul de valori de mai jos:
rită temperaturii ridicate la care
se află. De exemplu, filamen­
tul unui bec incandescent, care U (V) 0
devine strălucitor datorită încăl­ R = 50 Ω
zirii prin curent electric, metalul I (A) 0
roșu-aprins sau alb-aprins în tim­
pul proceselor de forjare. U (V) 0
R = 100 Ω
I (A) 0
Fig.3 - Caracteristica curent–tensiune
Cu datele din tabel, trasează pe hârtie milimetrică graficul I = f(U) printre
puncte. Vei obține caracteristicile curent-tensiune ale celor două rezistoare.
Valorile obținute experimental, fiind afectate de erori, trebuie să rămână
distribuite în mod egal de o parte și de alta a segmentului de dreaptă dese-
nat. Acesta trebuie să treacă prin origine, deoarece la U = 0 corespunde I = 0.
⚫ Ce constați? Vei observa că cele două grafice obținute au pante dife-
rite. Calculează tangenta unghiului format de grafic cu axa tensiunilor. Ce
crezi că reprezintă?
⚫ Cum îți explici? Cu cât crește tensiunea la bornele rezistorului, cu atât
crește și intensitatea curentului care trece prin acesta.
