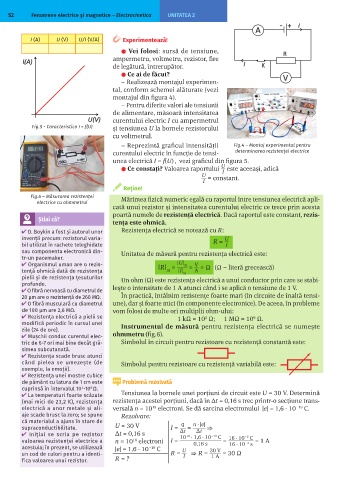

52 Fenomene electrice şi magnetice – Electrocinetica UNITATEA 2

I (A) U (V) U/I (V/A) Experimentează!
⚫ Vei folosi: sursă de tensiune,
ampermetru, voltmetru, rezistor, fire
de legătură, întrerupător.
⚫ Ce ai de făcut?
– Realizează montajul experimen-
tal, conform schemei alăturate (vezi
montajul din figura 4).
– Pentru diferite valori ale tensiunii
de alimentare, măsoară intensitatea
curentului electric I cu ampermetrul
Fig.5 - Caracteristica I = f(U) și tensiunea U la bornele rezistorului
cu voltmetrul.
– Reprezintă graficul intensității Fig.4 ‒ Montaj experimental pentru
curentului electric în funcție de tensi- determinarea rezistenței electrice
unea electrică I = f(U) , vezi graficul din figura 5.
U _

⚫ Ce constați? Valoarea raportului este aceeași, adică
I
U _
= constant.
I
Reține!
Fig.6 ‒ Măsurarea rezistenței
electrice cu ohmmetrul Mărimea fizică numeric egală cu raportul între tensiunea electrică apli-
cată unui rezistor și intensitatea curentului electric ce trece prin acesta
poartă numele de rezistență electrică. Dacă raportul este constant, rezis-
Știai că?
tența este ohmică.
O. Boykin a fost și autorul unor Rezistența electrică se notează cu R:
invenții precum: rezistorul varia­ U _

I
bil utilizat în rachete teleghidate R =
sau componenta electronică din­ Unitatea de măsură pentru rezistența electrică este:
tr-un pacemaker.
[U]
Organismul uman are o rezis­ [R] = _ = = Ω (Ω – literă grecească)
V _

SI
tență ohmică dată de rezistența SI [I] SI A
pielii și de rezistența țesuturilor Un ohm (Ω) este rezistența electrică a unui conductor prin care se stabi-
profunde.
O fibră nervoasă cu diametrul de lește o intensitate de 1 A atunci când i se aplică o tensiune de 1 V.
20 µm are o rezistență de 260 MΩ. În practică, întâlnim rezistențe foarte mari (în circuite de înaltă tensi-
O fibră musculară cu diametrul une), dar și foarte mici (în componente electronice). De aceea, în probleme
de 100 µm are 2,6 MΩ. vom folosi de multe ori multiplii ohm-ului:
Rezistența electrică a pielii se 1 kΩ = 10 Ω; 1 MΩ = 10 Ω.
3
6
modifică periodic în cursul unei
zile (24 de ore). Instrumentul de măsură pentru rezistența electrică se numește
Mușchii conduc curentul elec­ ohmmetru (fig.6).
tric de 6-7 ori mai bine decât gră­ Simbolul în circuit pentru rezistoare cu rezistență constantă este:
simea subcutanată.
Rezistența scade brusc atunci
când pielea se umezește (de Simbolul pentru rezistoare cu rezistență variabilă este:
exemplu, la emoții).
Rezistența unei mostre cubice
de pământ cu latura de 1 cm este Problemă rezolvată
cuprinsă în intervalul 10 -10 Ω.
6
3
La temperaturi foarte scăzute Tensiunea la bornele unei porțiuni de circuit este U = 30 V. Determină
(mai mici de 23,2 K), rezistența rezistența acestei porțiuni, dacă în ∆ t = 0,16 s trec printr-o secțiune trans-

electrică a unor metale și ali­ versală n = 10 electroni. Se dă sarcina electronului | e| = 1,6 ∙ 10 C.

18
−19
aje scade brusc la zero; se spune Rezolvare:
că materialul a ajuns în stare de q n ∙ |e|
_

supraconductibilitate. U = 30 V I = = _ ⇒

∆ t
∆ t
Inițial se scria pe rezistor ∆ t = 0,16 s 10 ∙ 1,6 ∙ 10 C −2

−19
18

_

−2
=

valoarea rezistenței electrice a n = 10 electroni I = _____________ = 16 ∙ 10 C 1 A
18
0,16 s
16 ∙ 10 s

acestuia; în prezent, se utilizează |e| = 1,6 ∙ 10 C 30 V

−19
U _
= 30 Ω

un cod de culori pentru a identi­ R = ⇒ R = _
1 A
I
fica valoarea unui rezistor. R = ?
