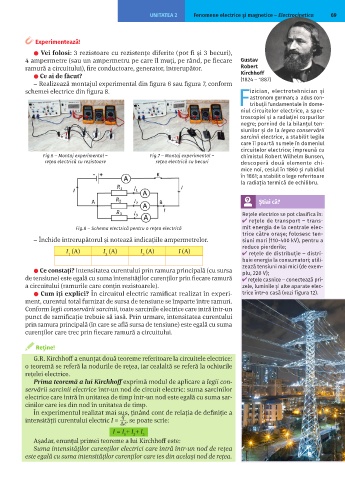

UNITATEA 2 Fenomene electrice şi magnetice – Electrocinetica 69

Experimentează!
⚫ Vei folosi: 3 rezistoare cu rezistențe diferite (pot fi și 3 becuri),
4 ampermetre (sau un ampermetru pe care îl muți, pe rând, pe fiecare Gustav
ramură a circuitului), fire conductoare, generator, întrerupător. Robert
⚫ Ce ai de făcut? Kirchhoff
(1824 – 1887)
– Realizează montajul experimental din figura 6 sau figura 7, conform
schemei electrice din figura 8. izician, electrotehnician și
astro nom german; a adus con­
Ftribuții fundamentale în dome­
niul circuitelor electrice, a spec­
troscopiei și a radiației corpurilor
negre; pornind de la bilanțul ten­
siunilor și de la legea conservării
sarcinii electrice, a stabilit legile
care îi poartă numele în domeniul
circuitelor electrice; împreună cu
Fig.6 ‒ Montaj experimental – Fig.7 ‒ Montaj experimental – chimistul Robert Wilhelm Bunsen,
rețea electrică cu rezistoare rețea electrică cu becuri descoperă două elemente chi­
mice noi, cesiul în 1860 și rubidiul
în 1861; a stabilit o lege referitoare
la radiația termică de echilibru.

Știai că?
Rețele electrice se pot clasifica în:
rețele de transport ‒ trans­
Fig.8 ‒ Schema electrică pentru o rețea electrică mit energia de la centrale elec­
trice către orașe; folosesc ten­
– Închide întrerupătorul și notează indicațiile ampermetrelor. siuni mari (110-400 kV), pentru a
reduce pierderile;
I (A) I (A) I (A) I (A)
1 2 3 rețele de distribuție ‒ distri­
buie energia la consumatori; utili­
zează tensiuni mai mici (de exem­
⚫ Ce constați? Intensitatea curentului prin ramura principală (cu sursa plu, 220 V);
de tensiune) este egală cu suma intensităților curenților prin fiecare ramură rețele casnice ‒ conectează pri­
a circuitului (ramurile care conțin rezistoarele). zele, luminile și alte aparate elec­
⚫ Cum îți explici? În circuitul electric ramificat realizat în experi- trice într-o casă (vezi figura 12).
ment, curentul total furnizat de sursa de tensiune se împarte între ramuri.
Conform legii conservării sarcinii, toate sarcinile electrice care intră într-un
punct de ramificație trebuie să iasă. Prin urmare, intensitatea curentului
prin ramura principală (în care se află sursa de tensiune) este egală cu suma
curenților care trec prin fiecare ramură a circuitului.

Reține!
G.R. Kirchhoff a enunțat două teoreme referitoare la circuitele electrice:
o teoremă se referă la nodurile de rețea, iar cealaltă se referă la ochiurile
rețelei electrice.
Prima teoremă a lui Kirchhoff exprimă modul de aplicare a legii con-
servării sarcinii electrice într-un nod de circuit electric: suma sarcinilor
electrice care intră în unitatea de timp într-un nod este egală cu suma sar-
cinilor care ies din nod în unitatea de timp.
În experimentul realizat mai sus, ținând cont de relația de definiție a
q
_

intensității curentului electric I = , se poate scrie:

∆ t

I = I + I + I

3
2
1
Așadar, enunțul primei teoreme a lui Kirchhoff este:
Suma intensităților curenților electrici care intră într-un nod de rețea
este egală cu suma intensităților curenților care ies din același nod de rețea.
