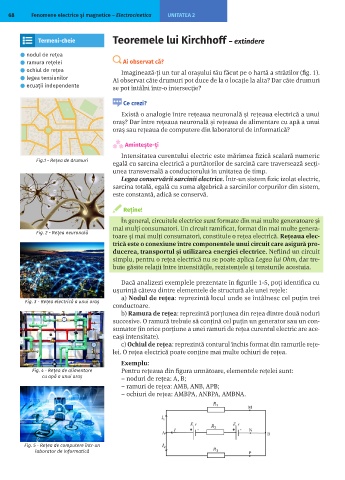

68 Fenomene electrice şi magnetice – Electrocinetica UNITATEA 2
Termeni-cheie Teoremele lui Kirchhoff – extindere
⚫ nodul de rețea
⚫ ramura rețelei Ai observat că?
⚫ ochiul de rețea Imaginează-ți un tur al orașului tău făcut pe o hartă a străzilor (fig. 1).
⚫ legea tensiunilor Ai observat câte drumuri pot duce de la o locație la alta? Dar câte drumuri
⚫ ecuații independente se pot întâlni într-o intersecție?
Ce crezi?
Există o analogie între rețeaua neuronală și rețeaua electrică a unui
oraș? Dar între rețeaua neuronală și rețeaua de alimentare cu apă a unui
oraș sau rețeaua de computere din laboratorul de informatică?
Amintește-ți
Intensitatea curentului electric este mărimea fizică scalară numeric
Fig.1 - Rețea de drumuri
egală cu sarcina electrică a purtătorilor de sarcină care traversează secți-
unea transversală a conductorului în unitatea de timp.
Legea conservării sarcinii electrice. Într-un sistem fizic izolat electric,
sarcina totală, egală cu suma algebrică a sarcinilor corpurilor din sistem,
este constantă, adică se conservă.
Reține!
În general, circuitele electrice sunt formate din mai multe generatoare și
mai mulți consumatori. Un circuit ramificat, format din mai multe genera-
Fig. 2 - Rețea neuronală
toare și mai mulți consumatori, constituie o rețea electrică. Rețeaua elec-
trică este o conexiune între componentele unui circuit care asigură pro-
ducerea, transportul şi utilizarea energiei electrice. Nefiind un circuit
simplu, pentru o rețea electrică nu se poate aplica Legea lui Ohm, dar tre-
buie găsite relații între intensitățile, rezistențele și tensiunile acestuia.
Dacă analizezi exemplele prezentate în figurile 1-5, poți identifica cu
ușurință câteva dintre elementele de structură ale unei rețele:
a) Nodul de rețea: reprezintă locul unde se întâlnesc cel puțin trei
Fig. 3 - Rețea electrică a unui oraș
conductoare.
b) Ramura de rețea: reprezintă porțiunea din rețea dintre două noduri
succesive. O ramură trebuie să conțină cel puțin un generator sau un con-
sumator (în orice porțiune a unei ramuri de rețea curentul electric are ace-
eași intensitate).
c) Ochiul de rețea: reprezintă conturul închis format din ramurile rețe-
lei. O rețea electrică poate conține mai multe ochiuri de rețea.
Exemplu:
Fig. 4 - Rețea de alimentare Pentru rețeaua din figura următoare, elementele rețelei sunt:
cu apă a unui oraș – noduri de rețea: A, B;
– ramuri de rețea: AMB, ANB, APB;
– ochiuri de rețea: AMBPA, ANBPA, AMBNA.
Fig. 5 - Rețea de computere într-un
laborator de informatică
