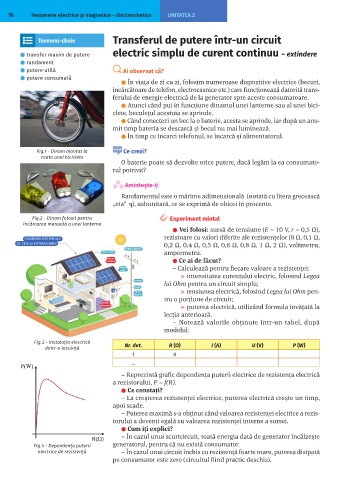

76 Fenomene electrice şi magnetice – Electrocinetica UNITATEA 2

Termeni-cheie Transferul de putere într-un circuit

⚫ transfer maxim de putere electric simplu de curent continuu – extindere
⚫ randament
⚫ putere utilă Ai observat că?
⚫ putere consumată
⚫ În viața de zi cu zi, folosim numeroase dispozitive electrice (becuri,
încărcătoare de telefon, electrocasnice etc.) care funcționează datorită trans-
ferului de energie electrică de la generator spre aceste consumatoare.
⚫ Atunci când pui în funcțiune dinamul unei lanterne sau al unei bici-
clete, beculețul acestuia se aprinde.
⚫ Când conectezi un bec la o baterie, acesta se aprinde, iar după un anu-
mit timp bateria se descarcă și becul nu mai luminează.
⚫ În timp ce încarci telefonul, se încarcă și alimentatorul.

Fig.1 - Dinam montat la Ce crezi?
roata unei biciclete
O baterie poate să dezvolte orice putere, dacă legăm la ea consumato-
rul potrivit?

Amintește-ți
Randamentul este o mărime adimensională (notată cu litera grecească
„eta” η), subunitară, ce se exprimă de obicei în procente.

Fig.2 - Dinam folosit pentru Experiment mintal
încărcarea manuală a unei lanterne
⚫ Vei folosi: sursă de tensiune (E = 10 V, r = 0,5 Ω),

DIAGRAMA SISTEMULUI rezistoare cu valori diferite ale rezistențelor (0 Ω, 0,1 Ω,
DE CELULE FOTOVOLTAICE 0,2 Ω, 0,4 Ω, 0,5 Ω, 0,6 Ω, 0,8 Ω, 1 Ω, 2 Ω), voltmetru,
Re eaua publică
Panou solar ampermetru.
Curent ⚫ Ce ai de făcut?
continuu
Panou – Calculează pentru fiecare valoare a rezistenței:
solar
▸ intensitatea curentului electric, folosind Legea
lui Ohm pentru un circuit simplu;
Invertor
Contor
Panou ▸ tensiunea electrică, folosind Legea lui Ohm pen-
electric
tru o porțiune de circuit;
Curent
alternativ ▸ puterea electrică, utilizând formula învățată la
lecția anterioară.
– Notează valorile obținute într-un tabel, după
modelul:
Fig.3 - Instalația electrică
dintr-o locuință Nr. det. R (Ω) I (A) U (V) P (W)
1 0
…
– Reprezintă grafic dependența puterii electrice de rezistența electrică
a rezistorului, P = f(R).
⚫ Ce constați?
– La creșterea rezistenței electrice, puterea electrică crește un timp,
apoi scade.
– Puterea maximă s-a obținut când valoarea rezistenței electrice a rezis-
torului a devenit egală cu valoarea rezistenței interne a sursei.
⚫ Cum îți explici?
– În cazul unui scurtcircuit, toată energia dată de generator încălzește
Fig.4 - Dependența puterii generatorul, pentru că nu există consumator.
electrice de rezistență – În cazul unui circuit închis cu rezistență foarte mare, puterea disipată
pe consumator este zero (circuitul fiind practic deschis).
