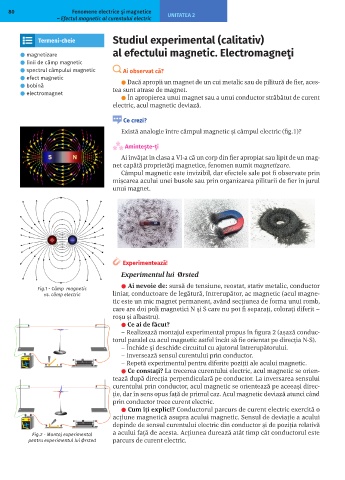

80 Fenomene electrice şi magnetice UNITATEA 2
– Efectul magnetic al curentului electric
Termeni-cheie Studiul experimental (calitativ)
⚫ magnetizare al efectului magnetic. Electromagneţi
⚫ linii de câmp magnetic
⚫ spectrul câmpului magnetic Ai observat că?
⚫ efect magnetic
⚫ bobină ⚫ Dacă apropii un magnet de un cui metalic sau de pilitură de fier, aces-
⚫ electromagnet tea sunt atrase de magnet.
⚫ În apropierea unui magnet sau a unui conductor străbătut de curent
electric, acul magnetic deviază.
Ce crezi?
Există analogie între câmpul magnetic și câmpul electric (fig.1)?
Amintește-ți
Ai învățat în clasa a VI-a că un corp din fier apropiat sau lipit de un mag-
net capătă proprietăți magnetice, fenomen numit magnetizare.
Câmpul magnetic este invizibil, dar efectele sale pot fi observate prin
mișcarea acului unei busole sau prin organizarea piliturii de fier în jurul
unui magnet.
Experimentează!
Experimentul lui Ørsted
⚫ Ai nevoie de: sursă de tensiune, reostat, stativ metalic, conductor
Fig.1 - Câmp magnetic
vs. câmp electric liniar, conductoare de legătură, întrerupător, ac magnetic (acul magne-
tic este un mic magnet permanent, având secțiunea de forma unui romb,
care are doi poli magnetici N și S care nu pot fi separați, colorați diferit –
roșu și albastru).
⚫ Ce ai de făcut?
– Realizează montajul experimental propus în figura 2 (așază conduc-
torul paralel cu acul magnetic astfel încât să fie orientat pe direcția N-S).
– Închide și deschide circuitul cu ajutorul întrerupătorului.
– Inversează sensul curentului prin conductor.
– Repetă experimentul pentru diferite poziții ale acului magnetic.
⚫ Ce constați? La trecerea curentului electric, acul magnetic se orien-
tează după direcția perpendiculară pe conductor. La inversarea sensului
curentului prin conductor, acul magnetic se orientează pe aceeași direc-
ție, dar în sens opus față de primul caz. Acul magnetic deviază atunci când
prin conductor trece curent electric.
⚫ Cum îți explici? Conductorul parcurs de curent electric exercită o
acțiune magnetică asupra acului magnetic. Sensul de deviație a acului
depinde de sensul curentului electric din conductor și de poziția relativă
Fig.2 - Montaj experimental a acului față de acesta. Acțiunea durează atât timp cât conductorul este
pentru experimentul lui Ørsted parcurs de curent electric.
