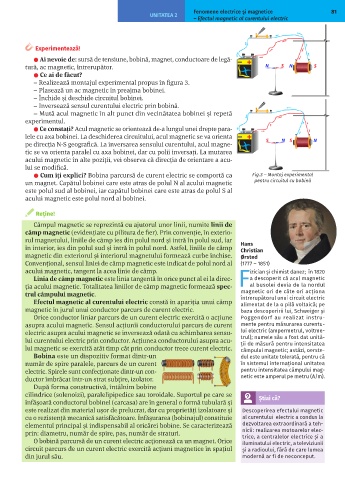

Fenomene electrice şi magnetice 81
UNITATEA 2
– Efectul magnetic al curentului electric
Experimentează!
⚫ Ai nevoie de: sursă de tensiune, bobină, magnet, conductoare de legă-
tură, ac magnetic, întrerupător.
⚫ Ce ai de făcut?
– Realizează montajul experimental propus în figura 3.
– Plasează un ac magnetic în preajma bobinei.
– Închide și deschide circuitul bobinei.
– Inversează sensul curentului electric prin bobină.
– Mută acul magnetic în alt punct din vecinătatea bobinei și repetă
experimentul.
⚫ Ce constați? Acul magnetic se orientează de-a lungul unei drepte para-
lele cu axa bobinei. La deschiderea circuitului, acul magnetic se va orienta
pe direcția N-S geografică. La inversarea sensului curentului, acul magne-
tic se va orienta paralel cu axa bobinei, dar cu polii inversați. La mutarea
acului magnetic în alte poziții, vei observa că direcția de orientare a acu-
lui se modifică.
⚫ Cum îți explici? Bobina parcursă de curent electric se comportă ca Fig.3 ‒ Montaj experimental
un magnet. Capătul bobinei care este atras de polul N al acului magnetic pentru circuitul cu bobină
este polul sud al bobinei, iar capătul bobinei care este atras de polul S al
acului magnetic este polul nord al bobinei.
Reține!
Câmpul magnetic se reprezintă cu ajutorul unor linii, numite linii de
câmp magnetic (evidențiate cu pilitura de fier). Prin convenție, în exterio-
rul magnetului, liniile de câmp ies din polul nord și intră în polul sud, iar
în interior, ies din polul sud și intră în polul nord. Astfel, liniile de câmp Hans
Christian
magnetic din exteriorul și interiorul magnetului formează curbe închise. Ørsted
Convențional, sensul liniei de câmp magnetic este indicat de polul nord al (1777 – 1851)
acului magnetic, tangent la acea linie de câmp. izician și chimist danez; în 1820
Linia de câmp magnetic este linia tangentă în orice punct al ei la direc- a descoperit că acul magnetic
ția acului magnetic. Totalitatea liniilor de câmp magnetic formează spec- Fal busolei devia de la nordul
trul câmpului magnetic. magnetic ori de câte ori acționa
întrerupătorul unui circuit electric
Efectul magnetic al curentului electric constă în apariția unui câmp alimentat de la o pilă voltaică; pe
magnetic în jurul unui conductor parcurs de curent electric. baza descoperirii lui, Schweiger și
Orice conductor liniar parcurs de un curent electric exercită o acțiune Poggendorf au realizat instru
asupra acului magnetic. Sensul acțiunii conductorului parcurs de curent mente pentru măsurarea curentu
electric asupra acului magnetic se inversează odată cu schimbarea sensu- lui electric (ampermetrul, voltme
trul); numele său a fost dat unită
lui curentului electric prin conductor. Acțiunea conductorului asupra acu- ții de măsură pentru intensitatea
lui magnetic se exercită atât timp cât prin conductor trece curent electric. câmpului magnetic; astăzi, oerste
Bobina este un dispozitiv format dintr-un dul este unitate tolerată, pentru că
număr de spire paralele, parcurs de un curent în sistemul internațional unitatea
electric. Spirele sunt confecționate dintr-un con- pentru intensitatea câmpului mag
ductor îmbrăcat într-un strat subțire, izolator. netic este amperul pe metru (A/m).
După forma constructivă, întâlnim bobine
cilindrice (solenoizi), paralelipipedice sau toroidale. Suportul pe care se
înfășoară conductorul bobinei (carcasa) are în general o formă tubulară și Știai că?
este realizat din material ușor de prelucrat, dar cu proprietăți izolatoare și Descoperirea efectului magnetic
cu o rezistență mecanică satisfăcătoare. Înfășurarea (bobinajul) constituie al curentului electric a condus la
elementul principal și indispensabil al oricărei bobine. Se caracterizează dezvoltarea extraordinară a teh
prin: diametru, număr de spire, pas, număr de straturi. nicii: realizarea motoarelor elec
trice, a centralelor electrice și a
O bobină parcursă de un curent electric acționează ca un magnet. Orice iluminatului electric, a televiziunii
circuit parcurs de un curent electric exercită acțiuni magnetice în spațiul și a radioului, fără de care lumea
din jurul său. modernă ar fi de neconceput.
