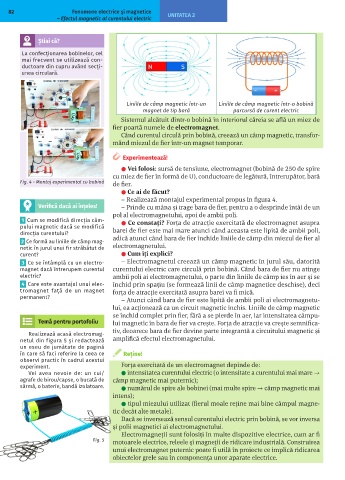

82 Fenomene electrice şi magnetice UNITATEA 2
– Efectul magnetic al curentului electric

Știai că?
La confecționarea bobinelor, cel
mai frecvent se utilizează con­
ductoare din cupru având secți­
unea circulară.

Liniile de câmp magnetic într-un Liniile de câmp magnetic într-o bobină
magnet de tip bară parcursă de curent electric
Sistemul alcătuit dintr-o bobină în interiorul căreia se află un miez de
fier poartă numele de electromagnet.
Când curentul circulă prin bobină, creează un câmp magnetic, transfor-
mând miezul de fier într-un magnet temporar.

Experimentează!
⚫ Vei folosi: sursă de tensiune, electromagnet (bobină de 250 de spire
cu miez de fier în formă de U), conductoare de legătură, întrerupător, bară
Fig. 4 - Montaj experimental cu bobină de fier.
⚫ Ce ai de făcut?
– Realizează montajul experimental propus în figura 4.
Verifică dacă ai înțeles! – Prinde cu mâna și trage bara de fier, pentru a o desprinde întâi de un
pol al electromagnetului, apoi de ambii poli.
1 Cum se modifică direcția câm­ ⚫ Ce constați? Forța de atracție exercitată de electromagnet asupra
pului magnetic dacă se modifică
direcția curentului? barei de fier este mai mare atunci când aceasta este lipită de ambii poli,
2 Ce formă au liniile de câmp mag­ adică atunci când bara de fier închide liniile de câmp din miezul de fier al
netic în jurul unui fir străbătut de electromagnetului.
curent? ⚫ Cum îți explici?
3 Ce se întâmplă cu un electro­ – Electromagnetul creează un câmp magnetic în jurul său, datorită
magnet dacă întrerupem curentul curentului electric care circulă prin bobină. Când bara de fier nu atinge
electric? ambii poli ai electromagnetului, o parte din liniile de câmp ies în aer și se
4 Care este avantajul unui elec­ închid prin spațiu (se formează linii de câmp magnetice deschise), deci
tromagnet față de un magnet forța de atracție exercitată asupra barei va fi mică.
permanent? – Atunci când bara de fier este lipită de ambii poli ai electromagnetu-
lui, ea acționează ca un circuit magnetic închis. Liniile de câmp magnetic
se închid complet prin fier, fără a se pierde în aer, iar intensitatea câmpu-
Temă pentru portofoliu lui magnetic în bara de fier va crește. Forța de atracție va crește semnifica-
tiv, deoarece bara de fier devine parte integrantă a circuitului magnetic și
Realizează acasă electromag­
netul din figura 5 și redactează amplifică efectul electromagnetului.
un eseu de jumătate de pagină
în care să faci referire la ceea ce Reține!
observi practic în cadrul acestui
experiment. Forța exercitată de un electromagnet depinde de:
Vei avea nevoie de: un cui/ ⚫ intensitatea curentului electric (o intensitate a curentului mai mare →
agrafe de birou/capse, o bucată de câmp magnetic mai puternic);
sârmă, o baterie, bandă izolatoare. ⚫ numărul de spire ale bobinei (mai multe spire → câmp magnetic mai
intens);
⚫ tipul miezului utilizat (fierul moale reține mai bine câmpul magne-
tic decât alte metale).
Dacă se inversează sensul curentului electric prin bobină, se vor inversa
și polii magnetici ai electromagnetului.
Electromagneții sunt folosiți în multe dispozitive electrice, cum ar fi
Fig. 5 motoarele electrice, releele și magneții de ridicare industrială. Construirea
unui electromagnet puternic poate fi utilă în proiecte ce implică ridicarea
obiectelor grele sau în componența unor aparate electrice.
