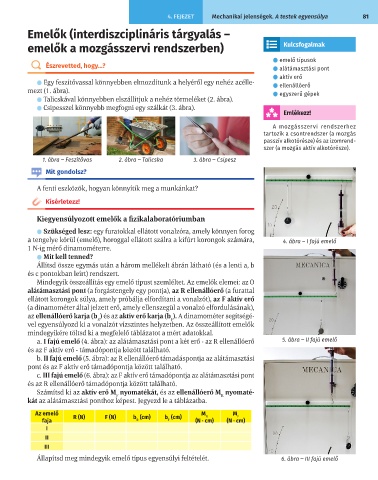

4. FEJEZET Mechanikai jelenségek. A testek egyensúlya 81

Emelők (interdiszciplináris tárgyalás –
emelők a mozgásszervi rendszerben) Kulcsfogalmak

⚫ emelő típusok
Észrevetted, hogy...? ⚫ alátámasztási pont
⚫ aktív erő
⚫ Egy feszítővassal könnyebben elmozdítunk a helyéről egy nehéz acélle- ⚫ ellenállóerő
mezt (1. ábra). ⚫ egyszerű gépek
⚫ Talicskával könnyebben elszállítjuk a nehéz törmeléket (2. ábra).
⚫ Csipesszel könnyebb megfogni egy szálkát (3. ábra).
Emlékezz!
A mozgásszervi rendszerhez
tartozik a csontrendszer (a mozgás
passzív alkotórésze) és az izomrend-
szer (a mozgás aktív alkotórésze).
1. ábra ‒ Feszítővas 2. ábra ‒ Talicska 3. ábra ‒ Csipesz
Mit gondolsz?

A fenti eszközök, hogyan könnyítik meg a munkánkat?

Kísérletezz!

Kiegyensúlyozott emelők a fizikalaboratóriumban

⚫ Szükséged lesz: egy furatokkal ellátott vonalzóra, amely könnyen forog
a tengelye körül (emelő), horoggal ellátott szálra a kifúrt korongok számára, 4. ábra ‒ I fajú emelő
1 N-ig mérő dinamométerre.
⚫ Mit kell tenned?
Állítsd össze egymás után a három mellékelt ábrán látható (és a lenti a, b
és c pontokban leírt) rendszert.
Mindegyik összeállítás egy emelő típust szemléltet. Az emelők elemei: az O
alátámasztási pont (a forgástengely egy pontja), az R ellenállóerő (a furattal
ellátott korongok súlya, amely próbálja elfordítani a vonalzót), az F aktív erő
(a dinamométer által jelzett erő, amely ellenszegül a vonalzó elfordulásának),
az ellenállóerő karja (b ) és az aktív erő karja (b ). A dinamométer segítségé-
F
R
vel egyensúlyozd ki a vonalzót vízszintes helyzetben. Az összeállított emelők
mindegyikére töltsd ki a megfelelő táblázatot a mért adatokkal.
a. I fajú emelő (4. ábra): az alátámasztási pont a két erő - az R ellenállóerő 5. ábra ‒ II fajú emelő
és az F aktív erő - támadópontja között található.
b. II fajú emelő (5. ábra): az R ellenállóerő támadáspontja az alátámasztási
pont és az F aktív erő támadópontja között található.
c. III fajú emelő (6. ábra): az F aktív erő támadópontja az alátámasztási pont
és az R ellenállóerő támadópontja között található.
Számítsd ki az aktív erő M nyomatékát, és az ellenállóerő M nyomaté-
R
F
kát az alátámasztási ponthoz képest. Jegyezd le a táblázatba.
Az emelő R (N) F (N) b (cm) b (cm) M R M F
faja R F (N · cm) (N · cm)
I
II
III
Állapítsd meg mindegyik emelő típus egyensúlyi feltételét. 6. ábra ‒ III fajú emelő
