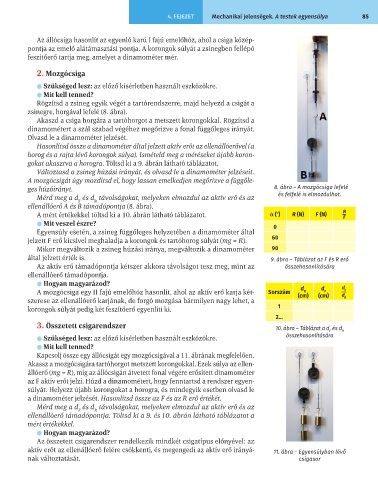

4. FEJEZET Mechanikai jelenségek. A testek egyensúlya 85

Az állócsiga hasonlít az egyenlő karú I fajú emelőhöz, ahol a csiga közép-
pontja az emelő alátámasztási pontja. A korongok súlyát a zsinegben fellépő
feszítőerő tartja meg, amelyet a dinamométer mér.

2. Mozgócsiga

⚫ Szükséged lesz: az előző kísérletben használt eszközökre.
⚫ Mit kell tenned?
Rögzítsd a zsineg egyik végét a tartórendszerre, majd helyezd a csigát a
zsinegre, horgával lefelé (8. ábra).
Akaszd a csiga horgára a tartóhorgot a metszett korongokkal. Rögzítsd a
dinamométert a szál szabad végéhez megőrizve a fonal függőleges irányát.
Olvasd le a dinamométer jelzését.
Hasonlítsd össze a dinamométer által jelzett aktív erőt az ellenállóerővel (a
horog és a rajta lévő korongok súlya)� Ismételd meg a méréseket újabb koron-
gokat akasztva a horogra� Töltsd ki a 9. ábrán látható táblázatot.
Változtasd a zsineg húzási irányát, és olvasd le a dinamométer jelzéseit�
A mozgócsigát úgy mozdítsd el, hogy lassan emelkedjen megőrizve a függőle-
ges húzóirányt� 8. ábra – A mozgócsiga lefelé
Mérd meg a d és d távolságokat, melyeken elmozdul az aktív erő és az és felfelé is elmozdulhat.
R
F
ellenállóerő A és B támadópontja (8. ábra).
A mért értékekkel töltsd ki a 10. ábrán látható táblázatot. ά (°) R (N) F (N) R _ F

⚫ Mit veszel észre? 0
Egyensúly esetén, a zsineg függőleges helyzetében a dinamométer által
jelzett F erő kicsivel meghaladja a korongok és tartóhorog súlyát (mg = R). 60
Mikor megváltozik a zsineg húzási iránya, megváltozik a dinamométer 90
által jelzett érték is. 9. ábra – Táblázat az F és R erő
Az aktív erő támadópontja kétszer akkora távolságot tesz meg, mint az összehasonlítására
ellenállóerő támadópontja.
⚫ Hogyan magyarázod? d
F __
A mozgócsiga egy II fajú emelőhöz hasonlít, ahol az aktív erő karja két- Sorszám d d F
R
d
szerese az ellenállóerő karjának, de forgó mozgása bármilyen nagy lehet, a (cm) (cm) R
korongok súlyát pedig két feszítőerő egyenlíti ki. 1
2…
3. Összetett csigarendszer 10. ábra – Táblázat a d és d
F
R
⚫ Szükséged lesz: az előző kísérletben használt eszközökre. összehasonlítására
⚫ Mit kell tenned?
Kapcsolj össze egy állócsigát egy mozgócsigával a 11. ábrának megfelelően.
Akassz a mozgócsigára tartóhorgot metszett korongokkal. Ezek súlya az ellen-
állóerő (mg = R), míg az állócsigán átvetett fonal végére erősített dinamométer
az F aktív erőt jelzi. Húzd a dinamométert, hogy fenntartsd a rendszer egyen-
súlyát. Helyezz újabb korongokat a horogra, és mindegyik esetben olvasd le
a dinamométer jelzését. Hasonlítsd össze az F és az R erő értékét�
Mérd meg a d és d távolságokat, melyeken elmozdul az aktív erő és az
F
R
ellenállóerő támadópontja� Töltsd ki a 9� és 10� ábrán látható táblázatot a
mért értékekkel�
⚫ Hogyan magyarázod?
Az összetett csigarendszer rendelkezik mindkét csigatípus előnyével: az
aktív erőt az ellenállóerő felére csökkenti, és megengedi az aktív erő irányá- 11. ábra – Egyensúlyban lévő
nak változtatását. csigasor
