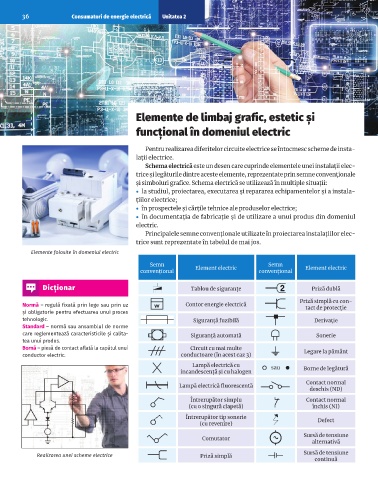

36 Consumatori de energie electrică Unitatea 2

Elemente de limbaj grafic, estetic și
funcțional în domeniul electric

Pentru realizarea diferitelor circuite electrice se întocmesc scheme de insta-
lații electrice.
Schema electrică este un desen care cuprinde elementele unei instalații elec-
trice și legăturile dintre aceste elemente, reprezentate prin semne con ven ționale
și simboluri grafice. Schema electrică se utilizează în multiple situații:
• la studiul, proiectarea, executarea și repararea echipamentelor și a instala-
țiilor electrice;
• în prospectele și cărțile tehnice ale produselor electrice;
• în documentația de fabricație și de utilizare a unui produs din domeniul
electric.
Principalele semne convenționale utilizate în proiectarea instalațiilor elec-
trice sunt reprezentate în tabelul de mai jos.
Elemente folosite în domeniul electric
Semn Semn
convențional Element electric convențional Element electric

Dicționar Tablou de siguranțe Priză dublă
Priză simplă cu con-
Normă – regulă fixată prin lege sau prin uz Contor energie electrică tact de protecție
și obligatorie pentru efectuarea unui proces
tehnologic. Siguranță fuzibilă Derivație
Standard – normă sau ansamblul de norme
care reglementează caracteristicile și calita­ Siguranță automată Sonerie
tea unui produs.
Bornă – piesă de contact aflată la capătul unui Circuit cu mai multe
conductor electric. conductoare (în acest caz 3) Legare la pământ
Lampă electrică cu sau
incandescență și cu halogen Borne de legătură
Contact normal
Lampă electrică fluorescentă
deschis (ND)
Întrerupător simplu Contact normal
(cu o singură clapetă) închis (NI)
Întrerupător tip sonerie Defect
(cu revenire)
Sursă de tensiune
Comutator
alternativă
Realizarea unei scheme electrice Priză simplă Sursă de tensiune
continuă
