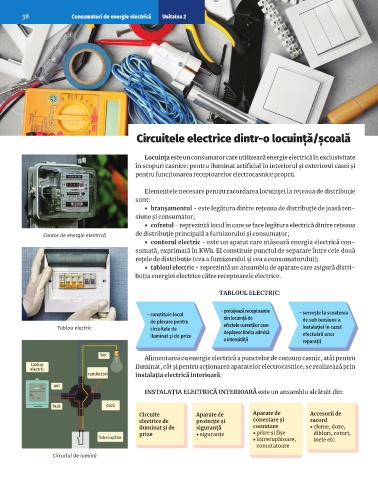

38 Consumatori de energie electrică Unitatea 2

Circuitele electrice dintr-o locuință/școală

Locuința este un consumator care utilizează energie electrică în ex clusivitate
în scopuri casnice: pentru iluminat artificial în interiorul și ex te riorul casei și
pentru funcționarea receptoarelor electrocasnice proprii.

Elementele necesare pentru racordarea locuinței la rețeaua de distribuție
sunt:
• branşamentul - este legătura dintre rețeaua de distribuție de joasă ten-
siune și consumator;
• cofretul - reprezintă locul în care se face legătura electrică dintre rețeaua
Contor de energie electrică de distribuție principală a furnizorului și consumator;
• contorul electric - este un aparat care măsoară energia electrică con-
su mată, exprimată în KWh. El constituie punctul de separare între cele două
rețele de distribuție (cea a furnizorului și cea a consumatorului);
• tabloul electric - reprezintă un ansamblu de aparate care asigură distri-
bu ția energiei electrice către receptoarele electrice.

TABLOUL ELECTRIC:

- protejează receptoarele
- constituie locul din locuinţă de - serveşte la scoaterea
de plecare pentru de sub tensiune a
Tablou electric circuitele de efectele curenţilor care instalaţiei în cazul
iluminat şi de prize depăşesc limita admisă efectuării unor
a intensităţii reparaţii
bec
Alimentarea cu energie electrică a punctelor de consum casnic, atât pentru
tablou iluminat, cât și pentru acționarea aparatelor electrocasnice, se realizează prin
electric
conductori instalația electrică interioară.
nul
INSTALAŢIA ELECTRICĂ INTERIOARĂ este un ansamblu alcătuit din:

fază doză
Circuite Aparate de Aparate de Accesorii de
electrice de protecție şi conectare şi racord
iluminat şi de siguranță comutare • cleme, doze,
prize • siguranțe • prize și fișe dibluri, coturi,
întrerupător • întrerupătoare, inele etc.
comutatoare
Circuitul de lumină
