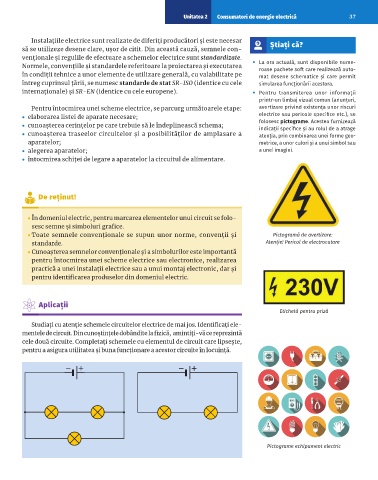

Unitatea 2 Consumatori de energie electrică 37

Instalațiile electrice sunt realizate de diferiți producători și este necesar
să se utilizeze desene clare, ușor de citit. Din această cauză, semnele con- Știați că?
venționale și regulile de efectuare a schemelor electrice sunt standardizate. y La ora actuală, sunt disponibile nu me­
Normele, convențiile și standardele referitoare la proiectarea și executarea roase pachete soft care realizează auto­
în condiții tehnice a unor elemente de utilizare generală, cu valabilitate pe mat desene schematice și care permit
întreg cuprinsul țării, se numesc standarde de stat SR-ISO (identice cu cele simularea funcționării acestora.
internaționale) și SR-EN (identice cu cele europene). y Pentru transmiterea unor informații
printr­un limbaj vizual comun (anunțuri,
Pentru întocmirea unei scheme electrice, se parcurg următoarele etape: avertizare privind existența unor riscuri
• elaborarea listei de aparate necesare; electrice sau pericole specifice etc.), se
folosesc pictograme. Acestea furnizează
• cunoașterea cerințelor pe care trebuie să le îndeplinească schema; indicații specifice și au rolul de a atrage
• cunoașterea traseelor circuitelor și a posibilităților de amplasare a atenția, prin combinarea unei forme geo­
aparatelor; metrice, a unor culori și a unui simbol sau
• alegerea aparatelor; a unei imagini.
• întocmirea schiței de legare a aparatelor la circuitul de alimentare.

De reținut!

• În domeniul electric, pentru marcarea elementelor unui circuit se folo-
sesc semne și simboluri grafice.
• Toate semnele convenționale se supun unor norme, convenții și Pictogramă de avertizare:
stan darde. Atenție! Pericol de electrocutare
• Cunoașterea semnelor convenționale și a simbolurilor este importantă
pentru întocmirea unei scheme electrice sau electronice, realizarea
practică a unei instalații electrice sau a unui montaj electronic, dar și
pentru iden ti fi carea produselor din domeniul electric.

Aplicații
Etichetă pentru priză

Studiați cu atenție schemele circuitelor electrice de mai jos. Identificați ele-
mentele de circuit. Din cunoștințele dobândite la fizică, amintiți-vă ce reprezintă
cele două circuite. Com pletați schemele cu ele mentul de circuit care lip sește,

pentru a asigura uti li tatea și buna funcționare a acestor circuite în locuință.

Pictograme echipament electric
