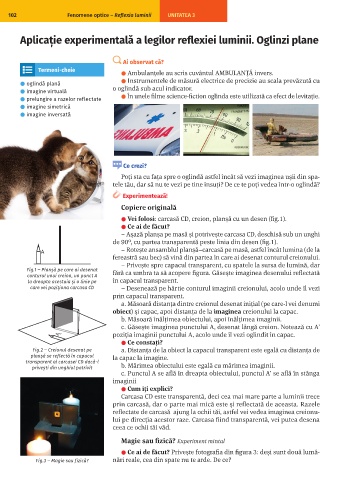

Page 104 - fizica-viii

102 Fenomene optice – Reflexia luminii UNITATEA 3

Aplicație experimentală a legilor reflexiei luminii. Oglinzi plane

Ai observat că?
Termeni-cheie ⚫ Ambulanțele au scris cuvântul AMBULANȚĂ invers.
⚫ Instrumentele de măsură electrice de precizie au scala prevăzută cu
⚫ oglindă plană
⚫ imagine virtuală o oglindă sub acul indicator.
⚫ prelungire a razelor reflectate ⚫ În unele filme science-fiction oglinda este utilizată ca efect de levitație.
⚫ imagine simetrică
⚫ imagine inversată

Ce crezi?
Poți sta cu fața spre o oglindă astfel încât să vezi imaginea ușii din spa-
tele tău, dar să nu te vezi pe tine însuți? De ce te poți vedea într-o oglindă?

Experimentează!
Copiere originală
⚫ Vei folosi: carcasă CD, creion, planșă cu un desen (fig.1).
⚫ Ce ai de făcut?
– Așază planșa pe masă și potrivește carcasa CD, deschisă sub un unghi
de 90º, cu partea transparentă peste linia din desen (fig.1).
A – Rotește ansamblul planșă–carcasă pe masă, astfel încât lumina (de la
fereastră sau bec) să vină din partea în care ai desenat conturul creionului.
– Privește spre capacul transparent, cu spatele la sursa de lumină, dar
Fig.1 ‒ Planșă pe care ai desenat
conturul unui creion, un punct A fără ca umbra ta să acopere figura. Găsește imaginea desenului reflectată
la dreapta acestuia și o linie pe în capacul transparent.
care vei poziționa carcasa CD – Desenează pe hârtie conturul imaginii creionului, acolo unde îl vezi
prin capacul transparent.
a. Măsoară distanța dintre creionul desenat inițial (pe care-l vei denumi
obiect) și capac, apoi distanța de la imaginea creionului la capac.
b. Măsoară înălțimea obiectului, apoi înălțimea imaginii.
c. Găsește imaginea punctului A, desenat lângă creion. Notează cu A’
poziția imaginii punctului A, acolo unde îl vezi oglindit în capac.
⚫ Ce constați?
Fig.2 ‒ Creionul desenat pe a. Distanța de la obiect la capacul transparent este egală cu distanța de
planșă se reflectă în capacul la capac la imagine.
transparent al carcasei CD dacă-l
privești din unghiul potrivit b. Mărimea obiectului este egală cu mărimea imaginii.
c. Punctul A se află în dreapta obiectului, punctul A’ se află în stânga
imaginii
⚫ Cum îți explici?
Carcasa CD este transparentă, deci cea mai mare parte a luminii trece
prin carcasă, dar o parte mai mică este și reflectată de aceasta. Razele
reflectate de carcasă ajung la ochii tăi, astfel vei vedea imaginea creionu-
lui pe direcția acestor raze. Carcasa fiind transparentă, vei putea desena
ceea ce ochii tăi văd.

Magie sau fizică? Experiment mintal
⚫ Ce ai de făcut? Privește fotografia din figura 3: deși sunt două lumâ-
Fig.3 ‒ Magie sau fizică? nări reale, cea din spate nu te arde. De ce?
